La tecnologia ad ultrasuoni è un metodo accurato di rilevamento del livello. Per sfruttare al meglio il suo effetto, la giusta modalità del sensore, il montaggio e la manutenzione corretti sono molto importanti. Di seguito una guida pratica per aiutarvi sull'uso, l'installazione e la manutenzione dei sensori di livello di tipo ad ultrasuoni.
1 Selezionare il sensore destro
Selezionare correttamente il dirittosensore di livello ad ultrasuoni, dovresti considerare:
Intervallo di misurazione: l'intervallo di misurazione del sensore dovrebbe superare i livelli massimo e minimo del serbatoio, rispettando la zona morta e l'ambiente estremo. Ad esempio, quando si misurano alcuni solidi sfusi granulari, con la premessa dell'assenza di polvere, la portata del misuratore di livello a ultrasuoni selezionato dovrebbe essere 3 volte maggiore della portata effettiva.
Interfaccia elettrica: decidi se hai bisogno di un'uscita 4-20 mA, tensione, RS485 o HART.
Compatibilità chimica: assicurarsi che i materiali del sensore, ad esempio PTFE, PVDF, acciaio inossidabile, resistano all'acidità, all'alcalinità o al potenziale di incrostazione del liquido.
Ambiente operativo: scegliere per condizioni di pressione, temperature estreme, vapore, schiuma o polvere. Nelle zone pericolose, preferisci i modelli a prova di esplosione-o a sicurezza intrinseca.
2 Installare correttamente il sensore di livello a ultrasuoni
Non importa quanto sia buono il tuo sensore, una posizione sbagliata compromette le prestazioni.
2.1 Scegliere la posizione di installazione corretta
Il trasduttore non deve essere installato direttamente sopra l'ingresso o l'uscita o qualsiasi area in cui la superficie del liquido fluttua violentemente
Assicurarsi che nel raggio d'azione del raggio ultrasonico non si trovino ostacoli come scale, agitatori o tubazioni.
Il luogo di installazione deve essere lontano da forti fonti di interferenze elettromagnetiche, poiché queste possono influenzare la trasmissione del segnale.
2.2 Montaggio corretto su diversi tipi di contenitori

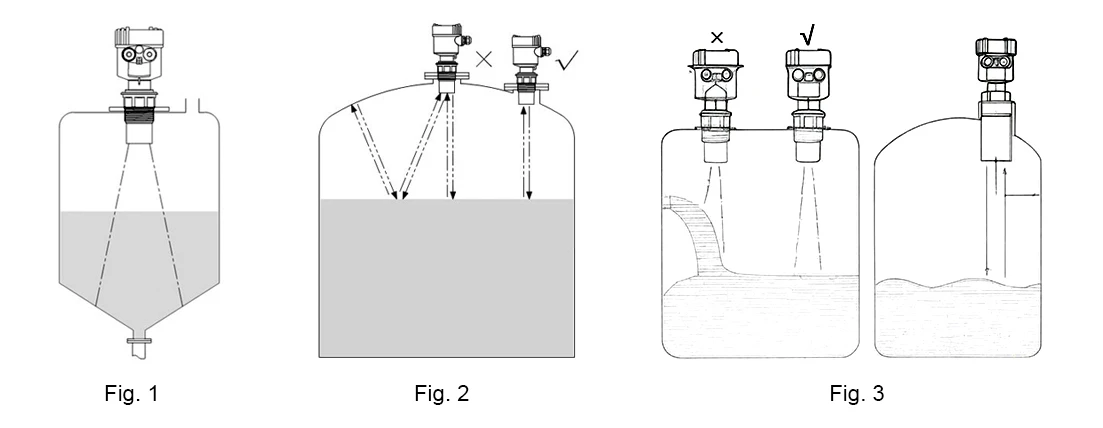

Serbatoi a fondo conico- con sommità piatte: installare il trasmettitore in alto al centro, per consentire misurazioni accurate fino al fondo (vedere Fig. 1).
Serbatoi superiori- a cupola: installare il sensore decentrato- (a 1/2 o 2/3 del raggio) per evitare riflessioni multiple (vedere Fig. 2).
Applicazioni con scanalature o canali: assicurarsi che la staffa sia stabile e che l'angolo del fascio ultrasonico non superi il bordo del canale.
2.3 Mantenere la distanza dal serbatoio o dal muro
A causa dell'esistenza dell'angolo del fascio, il sensore deve essere installato lontano dalla parete per evitare interferenze da segnali riflessi (vedere Fig. 3). Se la parete del serbatoio è ruvida, mantenere una distanza di almeno 0,3 m dal muro.
2.4 Considerare l'intervallo di misurazione e la zona cieca
La distanza tra la superficie della sonda e il livello più basso deve essere inferiore al campo di misura del trasmettitore selezionato.
La distanza tra la superficie della sonda e il livello più alto deve essere maggiore della zona cieca del trasmettitore.
La superficie del trasduttore deve essere parallela alla superficie del liquido per ottenere le migliori prestazioni di riflessione.
2.5 Evitare schiuma e turbolenze
Evitare di installare il trasmettitore a ultrasuoni in aree con schiuma, detriti galleggianti o forti turbolenze, poiché questi causano falsi echi. Se inevitabile, installare un tubo di calma (tubo guida) che si estenda fino al livello più basso, garantendo pareti interne lisce e libero movimento del liquido all'interno e all'esterno del tubo.
2.6 Tubo di prolunga per brevi distanze
Se la distanza tra la sonda e il livello massimo del liquido è inferiore alla zona cieca, è possibile aggiungere un tubo di prolunga. Il tubo deve essere installato verticalmente, con una parete interna liscia e aperture sufficientemente grandi da garantire che i livelli del liquido all'interno e all'esterno siano uguali.
2.7 Ambiente di installazione e precauzioni di sicurezza
A. Confermare il modello e le condizioni di applicazione
Prima dell'installazione, verificare che il modello selezionato soddisfi i requisiti di processo quali pressione, temperatura e compatibilità chimica.
Per motivi di sicurezza, il cablaggio deve essere eseguito solo dopo aver scollegato l'alimentazione.
Per i modelli a prova di esplosione-, seguire tutti gli standard di cablaggio Ex pertinenti.
B. Protezione dell'esterno e dell'ambiente
Se installato all'aperto, aggiungi un parasole o una copertura antipioggia per proteggere il dispositivo e prolungarne la durata.
Evitare luoghi in cui sulla sonda potrebbero accumularsi vapore o condensa, poiché le gocce d'acqua possono interferire con la trasmissione degli ultrasuoni.
In ambienti estremamente caldi o freddi, installare dispositivi di protezione per mantenere la temperatura entro l'intervallo di lavoro.
C. Cablaggio elettrico e protezione contro i fulmini
Sigillare adeguatamente tutti gli ingressi dei cavi e i condotti per evitare l'accumulo di acqua.
Sebbene il trasmettitore sia dotato di protezione-dai fulmini incorporata, nelle aree con temporali frequenti si consiglia una protezione aggiuntiva da sovratensione.
Per ambienti esterni o umidi, piegare il cavo verso il basso prima di entrare nel dispositivo per evitare che l'acqua piovana o la condensa penetrino nell'alloggiamento.
3 Come mantenere
Per mantenere le prestazioni stabili nel tempo:
- Pulire regolarmente la superficie del trasduttore, rimuovendo polvere, incrostazioni o depositi utilizzando detergenti delicati e non abrasivi.
- Prevenire l'accumulo di materiale: liquidi o solidi attaccati al corpo o al supporto del sensore possono distorcere le letture.
- Ispezionare i collegamenti dei cavi: cercare segni di corrosione, allentamento o danni all'isolamento.
- Convalidare periodicamente la calibrazione (ad esempio ogni pochi mesi o quando le condizioni cambiano).
- Monitora parametri ambientali come temperatura, umidità e vapore che potrebbero andare oltre i limiti di progettazione.
- Backup di dati e configurazione: conserva record di impostazioni, offset e registri per facilitare la risoluzione dei problemi e il monitoraggio delle prestazioni.
Ottenere una lettura di livello affidabile non significa solo acquistare un buon strumento. Si tratta di una selezione, installazione e manutenzione ponderate.
